◆ 產品特點：
? 復式氣缸由大小氣缸并聯組成，大氣缸的大活塞套在小活塞外，均能軸向往復運動。
? 大小氣缸均有緩沖可調裝置，小氣缸內可配備磁環，用戶可按需配置磁性開關。
? 備有行程可調式復式氣缸，用戶可按需調整小活塞桿的伸出位置，其定位比磁性開關精準。
◆ 技術參數：
|
工作介質
|
凈化的壓縮空氣
|
|
最高工作壓力
|
1MPa
|
|
耐壓
|
1.5MPa
|
|
介質、環境溫度
|
0-60℃
|

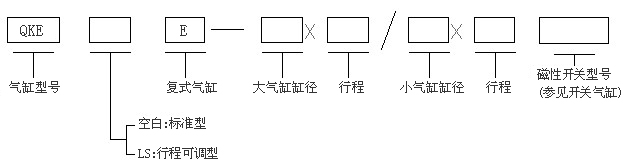

◆ 型號說明：
◆ 型號示例：
QGKE-100×40/50×350 AL-19R (復式氣缸，大氣缸缸徑為100毫米，小氣缸缸徑為50毫米，行程350毫米。配AL-19R磁性開關。)
QGKLSE-160×40/63×350 (復式行程可調氣缸，大氣缸缸徑為160毫米，行程為40毫米，小氣缸缸徑63毫米，行程350毫米。)

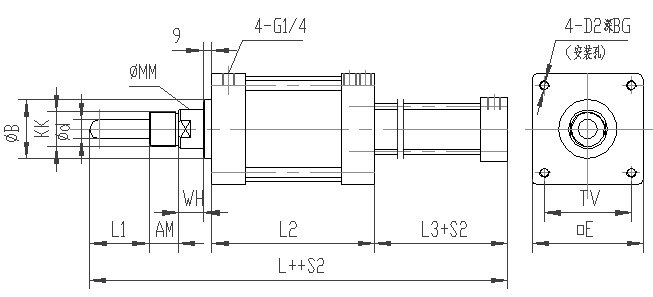

◆ QGKE 復式氣缸外形尺寸：
|
大缸徑/小缸徑
|
凈化的無給油的壓縮空氣
|
|
d
|
MM
|
KK
|
AM
|
WH
|
E
|
L
|
L1
|
L2
|
L3
|
TV
|
D2
|
QGKE
|
|
63×40/32×S2
|
8
|
32
|
M27×2
|
24
|
15
|
76
|
350
|
90
|
142.5
|
70.5
|
56.5
|
M8
|
16
|
|
63×40/32×S2
|
10
|
32
|
M27×2
|
24
|
15
|
76
|
350
|
90
|
142.5
|
70.5
|
56.5
|
M10
|
16
|
|
63×40/32×S2
|
12
|
32
|
M27×2
|
24
|
15
|
76
|
350
|
90
|
142.5
|
70.5
|
56.5
|
M10
|
16
|
|
80×40/32×S2
|
10
|
40
|
M36×2
|
30
|
25
|
95
|
390.5
|
90
|
166
|
70.5
|
72
|
M10
|
15
|
|
80×40/32×S2
|
12
|
40
|
M36×2
|
30
|
25
|
95
|
390.5
|
90
|
166
|
70.5
|
72
|
M8
|
16
|
|
80×40/40×S2
|
16
|
40
|
M36×2
|
30
|
25
|
95
|
397
|
90
|
166
|
72.5
|
72
|
M10
|
16
|
|
100×40/32×S2
|
10
|
40
|
M36×2
|
30
|
25
|
114
|
390.5
|
90
|
166
|
70.5
|
89
|
M10
|
16
|
|
100×40/32×S2
|
12
|
40
|
M36×2
|
30
|
25
|
114
|
390.5
|
90
|
166
|
70.5
|
89
|
M10
|
16
|
|
100×40/40×S2
|
16
|
40
|
M36×2
|
30
|
25
|
114
|
397.5
|
90
|
166
|
72.5
|
89
|
M10
|
16
|
|
100×40/50×S2
|
20
|
40
|
M36×2
|
30
|
25
|
114
|
404
|
90
|
166
|
79
|
89
|
M10
|
16
|
|
100×40/63×S2
|
20
|
40
|
M36×2
|
30
|
25
|
114
|
404
|
90
|
166
|
79
|
89
|
M10
|
16
|
|
125×40/50×S2
|
20
|
40
|
M36×2
|
30
|
25
|
140
|
400
|
90
|
167
|
79
|
110
|
M12
|
16
|
|
160×40/40×S2
|
16
|
40
|
M36×2
|
30
|
20
|
172
|
393
|
90
|
172
|
72.5
|
110
|
M16
|
20
|
|
160×40/50×S2
|
20
|
40
|
M36×2
|
30
|
20
|
172
|
360
|
50
|
172
|
79
|
110
|
M16
|
20
|
|
160×40/63×S2
|
20
|
40
|
M36×2
|
30
|
20
|
172
|
400
|
90
|
172
|
79
|
110
|
M16
|
20
|
注：1、"L1"為小活塞桿伸出長，當小氣缸深足時該L1長為"L1+S2"；
2、"WH"為大活塞桿伸出長，當大氣缸深足時該WH長為"WH+40"；
3、大氣缸的行程S=40;小氣缸的行程為S2.
|
